Уход за газовым редуктором и вентилем баллона: проверки, холод, ошибки
Если при закрытом резаке давление на манометре медленно ползёт вверх, редуктор неисправен. Какие проверки нужны перед пуском, раз в три месяца и после работы и как обращаться с вентилем баллона.
Чтобы баллонный редуктор служил долго и не подвёл в работе, особого ухода ему не нужно. Достаточно нескольких простых проверок и правильного порядка действий при каждом подключении. В паспортах «Редиус 168» эти правила почти одинаковые для всех редукторов, от кислородного БКО-50-4 до пропанового БПО-5-3. Требования к баллонам и их вентилям даны в Правилах по охране труда при электросварочных и газосварочных работах (приказ Минтруда № 884н). Ниже — что и когда проверять по этим документам.
Перед подключением: осмотр
Паспорт требует до присоединения к баллону убедиться, что исправны манометры и прокладка на входном штуцере, а уплотняющие поверхности ниппеля и выходной втулки не повреждены. У сетевых редукторов и у редукторов высокого давления РК-70 и РВ-90 проверяют ещё и то, что во входном штуцере стоит фильтр.
К манометрам на редукторе Правила (п. 55) предъявляют отдельные требования. Нельзя ставить неопломбированный манометр, а также стрелочный, если:
- на нём нет клейма или штампа поверки либо срок поверки истёк;
- на циферблате нет красной черты (рисовать её на стекле нельзя, допускается красная пластинка на корпусе);
- стрелка не возвращается к нулю в пределах половины допускаемой погрешности;
- разбито стекло или есть другие повреждения, которые искажают показания.
Замену можно подобрать в разделе «Комплектующие, запасные части»: там есть манометры с поверкой, например кислородный на 2,5 МПа, на 25 МПа и пропановый на 0,6 МПа, а также прокладка 19 и прокладка 23. Какая прокладка стоит в вашем редукторе, видно на рисунке в паспорте.
Ещё одно требование есть во всех паспортах: присоединительные элементы редуктора и вентиля баллона должны быть чистыми, без следов масел и жиров. Для кислорода это вопрос безопасности. Кислородные редукторы «Редиус 168» по паспорту выпускаются обезжиренными, и Правила (п. 115) запрещают любой контакт кислородных баллонов и редукторов с маслом, промасленной одеждой и ветошью.
Подключение и пуск
- Выверните регулирующий маховик (у некоторых моделей это винт) до полного освобождения задающей пружины.
- Присоедините редуктор к баллону. По Правилам (п. 94) это делают специальным ключом в искробезопасном исполнении, а подтягивать накидную гайку редуктора при открытом вентиле баллона нельзя.
- Присоедините к выходу резак или горелку и закройте на них вентили.
- Медленно откройте вентиль баллона. Быстрое открытие паспорт запрещает. Вентиль ацетиленового баллона по Правилам (п. 97) открывают не больше чем на один оборот.
- Маховиком выставьте рабочее давление и проверьте соединения на герметичность.
- Проверьте «самотёк» — об этом ниже.
При монтаже и любых работах с редуктором нельзя давить на корпуса манометров и использовать их как рукоятку. Этот запрет есть в каждом паспорте.
Проверка на самотёк
Самотёк — это когда рабочее давление продолжает медленно расти, хотя газ никуда не уходит. Проверяют так: вентили на резаке или горелке закрыты, рабочее давление выставлено. Стрелка манометра рабочего давления должна остановиться и стоять. Если она ползёт вверх, редуктор не держит давление, и работать с ним нельзя.
Что делать при этой и любой другой неисправности, в паспорте сказано однозначно: сразу закрыть вентиль баллона, выпустить газ из редуктора и отсоединить его от баллона. Подтягивать детали или ремонтировать редуктор, пока он на баллоне и в нём есть газ под давлением, категорически запрещено.

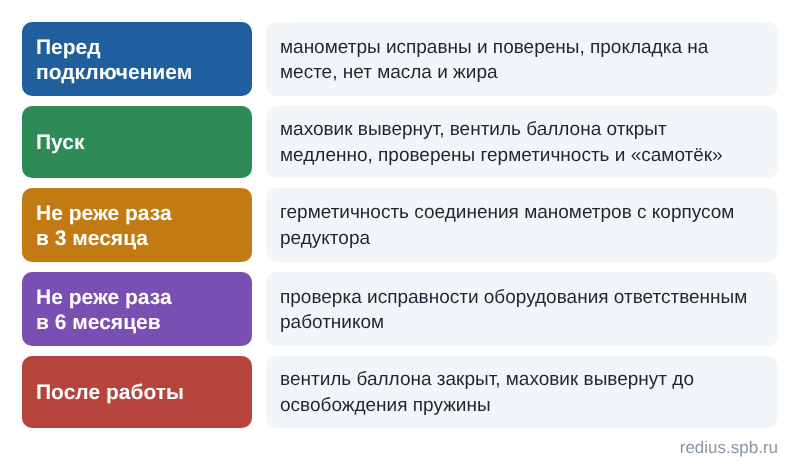

Регулярные проверки
| Когда | Что проверить | Источник |
|---|---|---|
| Перед каждым пуском и не реже раза в три месяца | герметичность соединения манометров с корпусом редуктора; при утечке подтянуть резьбу (без давления в редукторе) | паспорт редуктора |
| Перед началом работы | герметичность присоединения рукавов к редуктору, исправность манометров и предохранительных устройств, срок поверки манометра на баллоне с газом | Правила № 884н, п. 77 |
| Не реже раза в шесть месяцев | исправность всего газосварочного оборудования — проверяют назначенные работодателем ответственные работники | Правила № 884н, п. 56 |
После работы и в перерывах
По окончании работы закройте вентиль баллона и выверните регулирующий маховик до освобождения задающей пружины. Это требование есть и в паспортах, и в Правилах (п. 117): оставлять вентили баллонов открытыми нельзя, газ из коммуникаций выпускают. При долгих перерывах так же закрывают вентили на баллонах и постах и выворачивают нажимные винты редукторов (п. 105).
Баллон до конца не расходуют. Остаточное давление задаёт документация изготовителя баллона, но по п. 92 Правил оно должно быть не меньше 0,05 МПа.
Холод и замерзание
У каждого редуктора свой диапазон рабочих температур:
| Редуктор | Температура воздуха, °C |
|---|---|
| кислородные БКО-50-4, БКО-50-12,5, БКО-50-КР1, двухступенчатый БКД-25 | от −25 до +50 |
| БКО-50-КР1П с включённым подогревателем | от −40 до +50 |
| азотные, аргоновые, гелиевые, воздушные серии 4 и «-м» | от −25 до +50 |
| ацетиленовый БАО-5-1,5 | от −25 до +45 |
| пропановые БПО-5-3, БПО-5-4М | от −15 до +45 |
| РК-70, РВ-90 | от −30 до +50 |
| углекислотные БУО-5-4, УР-6-6 | от +5 до +50 |
Углекислотные редукторы без подогрева на мороз не рассчитаны. Для УР-6-6 паспорт рекомендует подогреватель ПУ-1 ещё и при расходе больше 1 м³/ч. Как выбрать подогреватель, разобрано в статье «Подогреватели газа: зачем нужны и как выбрать».
Если редуктор или вентиль всё же замёрз, греть его открытым огнём или раскалёнными предметами нельзя (п. 115 Правил). Для углекислоты порядок расписан отдельно (п. 125): отбор газа прекращают и вносят баллон в тёплое помещение. Пламя горелки и струя пара запрещены, а редуктор можно отогревать водой с температурой не выше 25 °C.
Вентиль баллона
- С неисправным вентилем или с вентилем, который пропускает газ, баллоном пользоваться нельзя (п. 93).
- Если газ идёт через сальник вентиля ацетиленового баллона, сальник подтягивают только при закрытом вентиле (п. 96).
- Присоединительные элементы вентиля, как и редуктора, по паспорту должны быть чистыми, без повреждений и следов масел и жиров.
- Баллоны в помещении ставят не ближе 1,5 м от отопительных приборов и не ближе 5 м от открытого огня и печей (п. 139). При хранении баллонов без башмаков вентили закрывают предохранительными колпаками (п. 140).
Чего не делать с редуктором
- Не подключать пропановые БПО-5-3 и БПО-5-4М к бытовым плитам и отопительным приборам. В паспорте прямо сказано: для приборов с рабочим давлением меньше 0,01 МПа они не предназначены.
- Не ремонтировать и не подтягивать редуктор под давлением.
- Не открывать вентиль баллона рывком и не начинать с зажатой пружиной.
- Не трогать редуктор и вентиль масляными руками и ветошью.
- Не работать без предохранительных устройств между редуктором и резаком — о них в статье «Обратный клапан КО-3 и предохранительный затвор ЗП-3».
Гарантия и дата выпуска
Гарантийный срок у редукторов «Редиус 168» — 12 месяцев со дня ввода в эксплуатацию, но не больше 18 месяцев с даты изготовления. Гарантия действует, если соблюдены условия эксплуатации, транспортирования и хранения. Дату выпуска у большинства моделей набивают на входном штуцере: первые две цифры — месяц, третья — последняя цифра года. Редукторы, которые вышли из строя не по вине потребителя, изготовитель по паспорту заменяет.
Паспорта на все редукторы есть на странице «Паспорта на изделия REDIUS». Как понять по марке, для какого газа и давления редуктор, — в статье «Как читать маркировку газового редуктора».
