Как читать маркировку газового редуктора

На корпусе и в паспорте каждого газового редуктора стоит марка: БКО-50-4, БПО-5-3, БАО-5-1,5, УР-6-6. По ней видно, для какого газа редуктор, сколько ступеней понижения давления у него внутри и какой расход он пропускает. Разберём, какие буквы и цифры задаёт ГОСТ, а какие добавляет производитель, и где в маркировке легко ошибиться.

Тип по ГОСТ 13861-89: три буквы и число

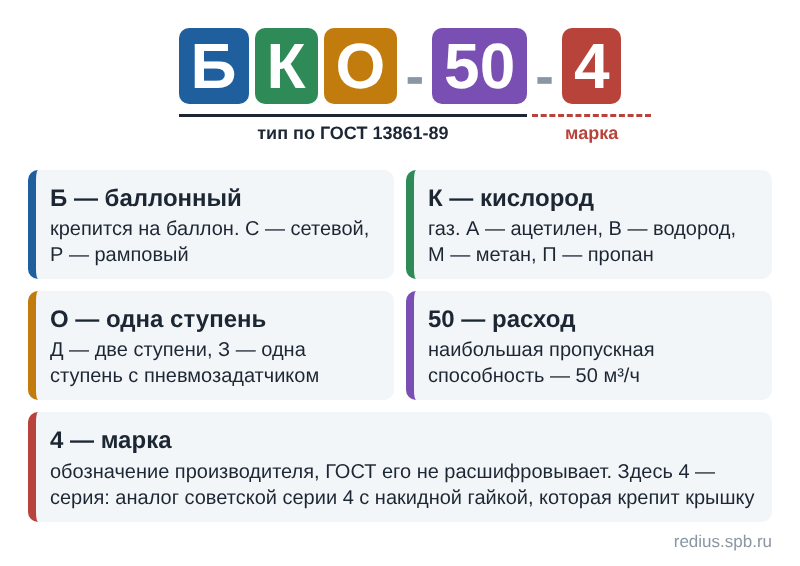

Обозначения баллонных, сетевых и рамповых редукторов для газопламенной обработки задаёт ГОСТ 13861-89 «Редукторы для газопламенной обработки». В сноске к его таблице 1 расписано, что значит каждая позиция.

Так, БКО-50 — баллонный кислородный одноступенчатый с наибольшей пропускной способностью 50 м³/ч. БПО-5 — баллонный пропановый одноступенчатый на 5 м³/ч, БКД-25 — баллонный кислородный двухступенчатый на 25 м³/ч. Две ступени держат рабочее давление стабильнее, пока давление в баллоне падает: у БКД-25 паспорт допускает коэффициент неравномерности не более 0,15, у одноступенчатых БКО-50 — не более 0,3.

Тип и марка: что стоит после второго дефиса

ГОСТ определяет только тип — буквы и первое число. Дальше в стандарте сказано: «Каждому типу редуктора соответствует одна или несколько марок». Хвост после второго дефиса — это и есть марка. Её значение стандарт не расписывает, это обозначение производителя.

Это хорошо видно на кислородных редукторах. Все три марки ниже относятся к одному типу БКО-50, и основные характеристики у них по паспортам одинаковые: до 50 м³/ч, на входе до 20 МПа (200 кгс/см²), рабочее давление до 1,25 МПа (12,5 кгс/см²). Различаются конструкция, габариты и масса.

Цифра 4 обозначает серию. Редукторы серии 4 — аналоги советских редукторов этой серии; их отличительная черта — накидная гайка с выступами, которая крепит крышку. Подробнее о ней — в статье «Отличия редукторов ООО «РЕДИУС 168» от редукторов, произведённых в Китае».

В марках БКО-50-12,5, БАО-5-1,5, БПО-5-3 и УР-6-6 число после второго дефиса — это рабочее давление на выходе в барах. БКО-50-12,5 выдаёт до 12,5 бар (1,25 МПа), БАО-5-1,5 — до 1,5 бар, БПО-5-3 — до 3 бар, УР-6-6 — до 6 бар. С цифрой 4 так читать нельзя: это номер серии. У БКО-50-4 рабочее давление то же, что у БКО-50-12,5, а у БУО-5-4 — 3,5 бар (0,35 МПа). Буквы КР1 на этом месте тоже не давление, а исполнение — о нём ниже.

Чего марка не показывает, так это способ присоединения к баллону. Под одним и тем же названием выпускаются редукторы и в осевом, и в радиальном исполнении. Какое перед вами, смотрите по карточке товара и паспорту.

Газы, которых нет в ГОСТе

ГОСТ 13861-89 написан для газов газопламенной обработки и знает только пять: ацетилен, водород, кислород, метан и пропан. Редукторы для азота, аргона, гелия, воздуха и углекислоты производитель обозначает по той же схеме, но своими буквами.

Здесь легко ошибиться с буквой В. По ГОСТу одиночная В — водород, а воздух обозначают двумя буквами: ВЗ. Похожая путаница бывает и между заводами: у одних производителей РВ — редуктор для воздуха, у других — для водорода. Поэтому газ всегда проверяйте по надписи на корпусе и по паспорту, а не только по буквам.

Не все углекислотные редукторы следуют этой схеме. УР-6-6 по паспорту — тоже баллонный углекислотный одноступенчатый, но его марка построена по-другому. При этом характеристики у него свои: до 6 м³/ч и рабочее давление до 0,6 МПа против 5 м³/ч и 0,35 МПа у БУО-5-4.

Индексы в конце марки

После основной марки производитель может добавить индекс исполнения. У одной и той же буквы в разных изделиях бывает разный смысл. Например, «Р» у резаков означает рычажный резак, а у регуляторов расхода — ротаметр. Поэтому значение индекса берите только из паспорта этой серии.

Строчная «м» и заглавная «М» — разные индексы. «-м» у БАЗО-5-м говорит о размере и расходе, а «М» у БПО-5-4М обозначает отдельное исполнение со своим паспортом.

Сетевые редукторы и редукторы высокого давления

Буква С в начале марки означает сетевой редуктор. Он ставится не на баллон, а на газораспределительный трубопровод. Сетевые марки СКО-10, САО-10, СПО-6 и СМО-35 совпадают с типами из таблицы ГОСТа: кислород на 10 м³/ч, ацетилен на 10, пропан на 6 и метан на 35 м³/ч.

РК-70 и РВ-90 начинаются с Р, но к рамповым редукторам по ГОСТу не относятся. Это баллонные редукторы высокого давления: РК-70 — кислородный, РВ-90 — для воздуха, азота, аргона. Рабочее давление у них по паспорту до 7 МПа (70 кгс/см²) и до 9 МПа (90 кгс/см²). В таблицу ГОСТ 13861-89 такие редукторы не входят, и букву Р здесь нельзя читать как «рамповый».

Что ещё указано на корпусе

По ГОСТ 13861-89 на редукторе наносят товарный знак изготовителя, марку и год выпуска. Буква Т после марки означает климатическое исполнение для тропиков. В паспортах большинства редукторов «Редиус 168» сказано, что дата выпуска выбита на входном штуцере: две цифры — месяц, третья — последняя цифра года.

По газу в марке можно понять и устройство редуктора. Согласно п. 2.10 ГОСТ, у баллонных пропановых и у всех сетевых редукторов показывающий прибор только один — для выходного давления. Поэтому у БПО-5-3 один манометр, а у БКО-50-4 два: на 25 МПа для давления в баллоне и на 2,5 МПа для рабочего давления. Пункт 2.11 разрешает не ставить предохранительный клапан, если рабочая камера рассчитана на прочность при наибольшем входном давлении. У БПО-5-3 и БАО-5-1,5 клапана по паспорту нет именно по этой причине.

Как проверить редуктор перед покупкой

1. Газ. Вторая буква (или две буквы) марки должна совпадать с газом в баллоне. Редукторы для разных газов не взаимозаменяемы.
2. Присоединение к баллону. Кислородные и углекислотные редукторы «Редиус 168», а также редукторы для азота, аргона, гелия и воздуха крепятся гайкой G3/4, пропановые — гайкой со специальной левой резьбой, ацетиленовый БАО-5-1,5 — хомутом с зажимным винтом.
3. Давление на входе. Наибольшее входное давление по паспорту должно быть не ниже давления в вашем баллоне: у кислородных и аргоновых редукторов это 20 МПа, у ацетиленовых и пропановых — 2,5 МПа.
4. Рабочее давление и расход. Сверьте с тем, что нужно резаку, горелке или посту.
5. Паспорт. Индексы исполнения (-м, М, П, БМ и другие) расшифровывайте только по паспорту своей марки. Паспорта на редукторы «Редиус 168» собраны на странице «Паспорта на изделия REDIUS».
