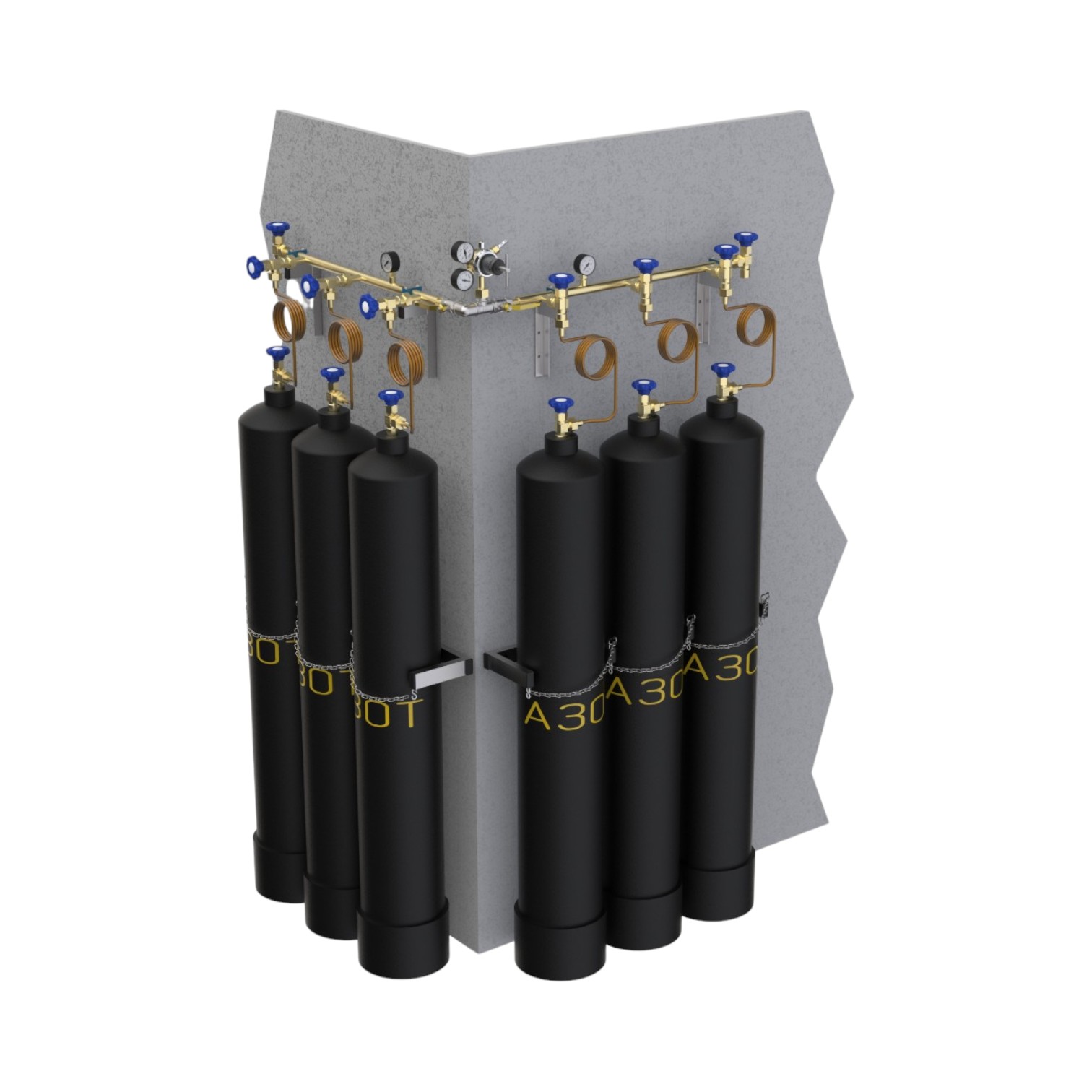

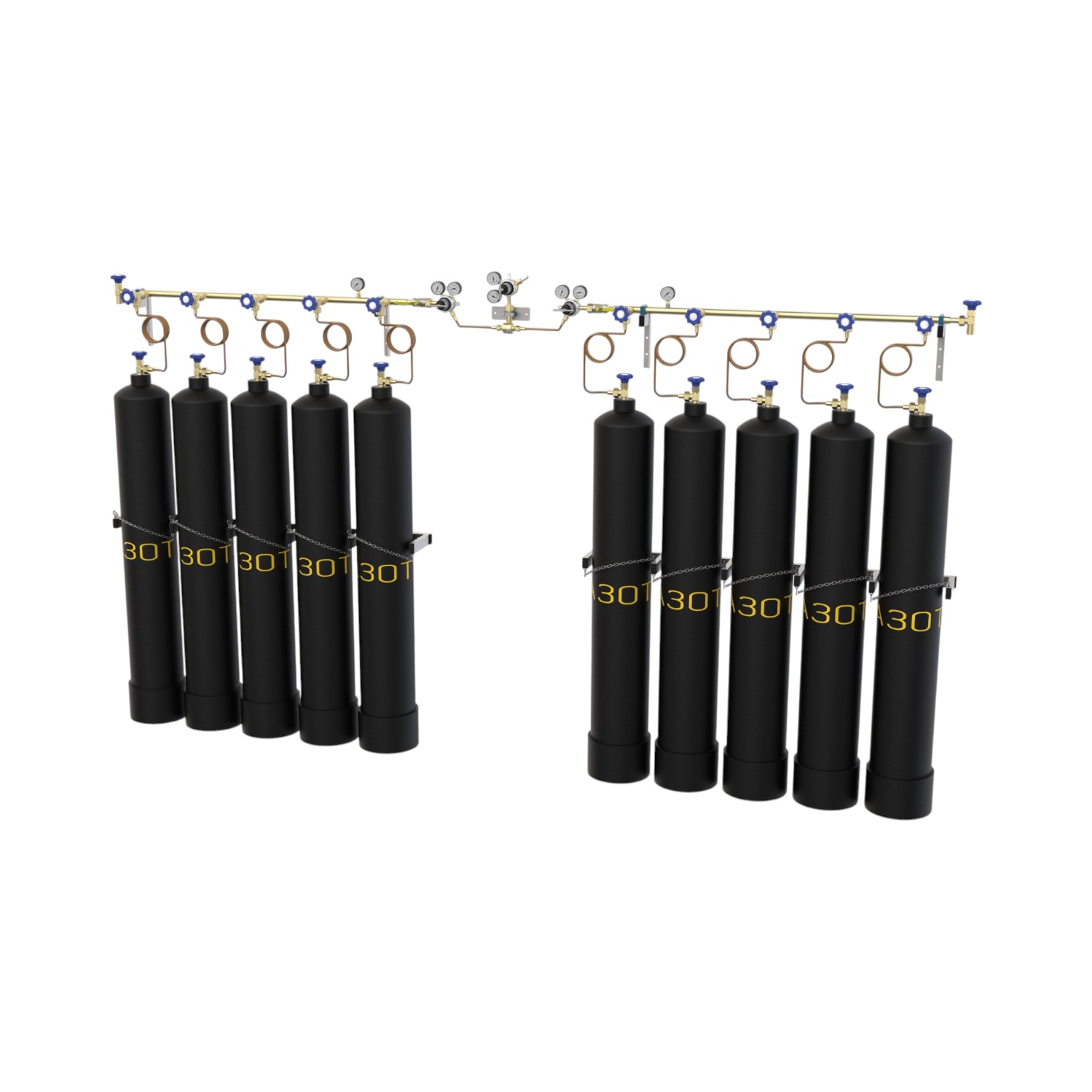

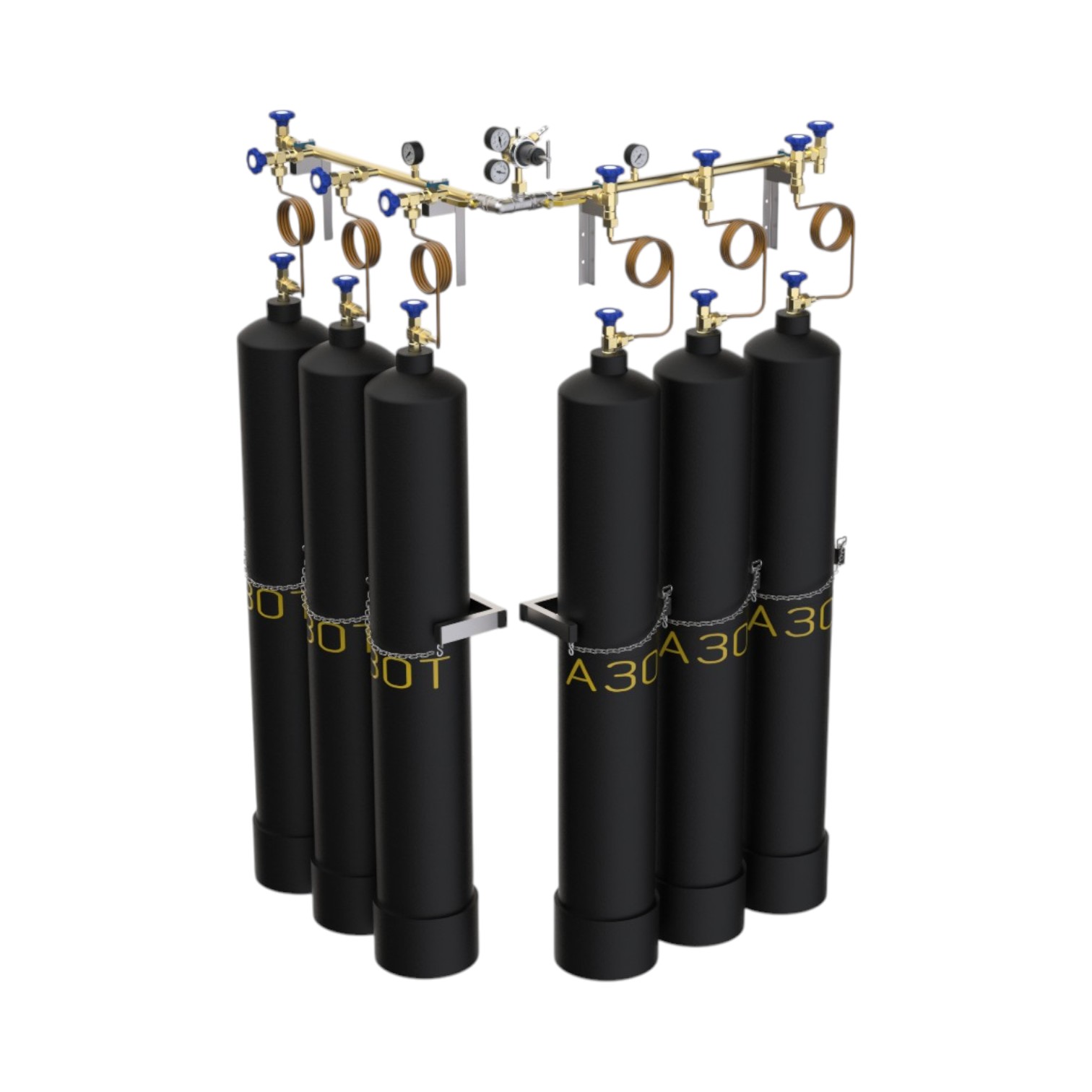

Рампы перепускные

Перепускная рампа нужна, когда газ должен идти в магистраль круглые сутки или всю смену без единой паузы. Баллоны в ней разделены на две группы — два плеча, у каждого свой коллектор. Рабочее плечо питает линию, второе стоит в резерве. Когда давление в рабочей группе падает, подачу переводят на резервную, а опустевшие баллоны спокойно меняют: потребители этого не замечают.

Где применяют

Чаще всего — для питания цеховой сети кислородом или азотом от баллонов: на участках резки и сварки, в лабораториях, на технологических линиях, где перебой в газе означает брак или остановку. От магистрали газ разводится по рабочим местам, а на отводах ставят газоразборные посты.

Из чего собирается

Типовой состав: два коллектора с вентилями, гибкие соединения к баллонам, узел переключения плеч, редуцирующая арматура, манометры на каждой группе и предохранительные устройства. Конкретный набор зависит от газа, давления в магистрали, расхода и того, как часто придётся переключать плечи. Схему переключения согласуем при расчёте.
