Обратный клапан КО-3 и предохранительный затвор ЗП-3: что выбрать и где ставить
Между баллонным редуктором и резаком на посту газопламенной обработки ставят два вида защитных устройств: обратный клапан и предохранительный затвор. Внешне они похожи — небольшой корпус с резьбой или ниппелем на концах, — но защищают от разного. Разберём по паспортам «Редиус 168», как устроены клапаны КО-3 и затворы ЗП-3, куда их ставить и как проверять.
Что требуют Правила
Действующие Правила по охране труда при выполнении электросварочных и газосварочных работ (приказ Минтруда России № 884н) в п. 88 говорят прямо: при питании постов от единичных баллонов «между баллонными редукторами и инструментом (горелками и резаками) устанавливаются предохранительные устройства, в том числе пламегасящие». Слова «в том числе пламегасящие» важны: одного обратного клапана для выполнения этого требования мало.
Ещё один пункт, о котором часто забывают: работать двум работникам от одного предохранительного затвора запрещено (п. 115). У каждого работника должен быть свой затвор.
Обратный клапан КО-3: не пускает газ назад
Внутри КО-3 — подпружиненный клапан. Газ под рабочим давлением сжимает пружину, клапан открывается, и газ идёт к резаку или горелке. Если с другой стороны возникает обратный ток газа с давлением, равным входному или выше, клапан перекрывает проход. Так клапан не даёт газу потечь обратно в рукав.
По паспорту КО-3 ставят на сам резак или горелку либо в разрыв газоподающего рукава. Пламегасящего элемента у обратного клапана нет.
Предохранительный затвор ЗП-3: останавливает обратный удар
В ЗП-3 есть такой же клапан с пружиной, но после него газ проходит через пламепреграждающий элемент ПЭС-1. Газ попадает во внутреннюю полость элемента, просачивается через его пористые стенки и только потом уходит дальше в линию. По паспорту назначение затвора — не дать обратному удару пламени пройти в защищаемое оборудование, то есть к баллону.
Ещё одно отличие — отсечное устройство. Если оно сработало, затвор по паспорту подлежит ремонту. Разбирать и ремонтировать затвор самостоятельно запрещено.
Пропускная способность и давление у затворов и клапанов одинаковые:
| Газ | Исполнение | Пропускная способность, м3/ч | Рабочее давление, МПа |
|---|---|---|---|
| кислород | КО-3-К…, ЗП-3К-… | 40 | до 1,25 |
| горючий газ (ацетилен, пропан-бутан, метан) | КО-3-Г…, ЗП-3Г-… | 5 | до 0,3 |
Клапан КО-3 весит до 0,06 кг, затвор ЗП-3 — от 0,107 до 0,166 кг в зависимости от исполнения. Работают оба при температуре воздуха от −30 до +50 °C.
Три места на линии поста

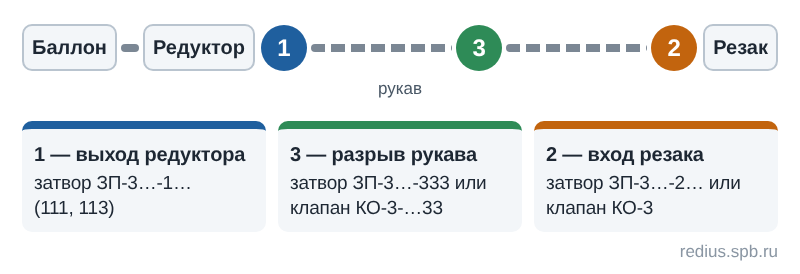

Место установки затвора зашифровано первой цифрой после буквы газа:
- 1 — выход редуктора. Затвор накручивается прямо на редуктор: ЗП-3К-111 для кислорода, ЗП-3Г-111 для горючего газа. У исполнений 113 на выходе ниппель под рукав 6,3 и 9 мм.
- 2 — вход резака или горелки. Затвор ставят между рукавом и инструментом: ЗП-3К-211, ЗП-3Г-211, а с ниппелем под рукав на входе — ЗП-3К-231 и ЗП-3Г-231.
- 3 — разрыв рукава. ЗП-3К-333 и ЗП-3Г-333 с ниппелями 6,3 и 9 мм с обеих сторон врезают в рукав. Это самые лёгкие исполнения — 0,107 кг.
Обратный клапан КО-3 по паспорту крепится прямо на инструмент или врезается в рукав. Для разрыва рукава — исполнения с ниппелями с обеих сторон: КО-3-К33 и КО-3-Г33.
Как подобрать по резьбе
Цифры в конце марки — присоединение на входе и выходе. У затвора это вторая и третья цифры, у обратного клапана — первая и вторая.
| Код | Присоединение | Где встречается |
|---|---|---|
| 1 | резьба М16×1,5 | ЗП-3 и КО-3 |
| 2 | резьба М12×1,25 | ЗП-3 (выход у 212), КО-3 |
| 3 | ниппель под рукав 6,3 и 9 мм | ЗП-3 и КО-3 |
| 4 | ниппель под рукав 6,3 мм | только КО-3 |
| 6 | резьба G1/4 | только ЗП-3 |
| 7 | резьба G3/8 | только ЗП-3 |
У исполнений для горючего газа (буква Г) резьба левая — LH, у кислородных (буква К) — правая. Резьбу на выходе подбирают под штуцер своего резака или горелки: например, для штуцеров М12×1,25 подходят затворы ЗП-3К-212 и ЗП-3Г-212 и клапаны КО-3-К22 и КО-3-Г22.
Как проверять
- Ставьте устройство по стрелке. Стрелка на этикетке корпуса должна совпадать с направлением движения газа.
- Не реже раза в 6 месяцев, а также перед каждой установкой проверяйте подвижность клапана: коротко нажмите на него стержнем диаметром 3–4 мм со стороны входного отверстия.
- Работоспособность проверяют так: подайте азот или воздух без масла на выходное отверстие и опустите устройство в воду. Через входное отверстие газ выходить не должен.
- После каждого срабатывания проверяйте подвижность и работоспособность клапана. С неисправным устройством работать нельзя.
- Присоединительные элементы держите чистыми, без масла и жира. Подтягивать и ремонтировать устройство под давлением запрещено: сначала закройте вентиль баллона.
Если случился обратный удар
По п. 106 Правил при обратном ударе пламени нужно сразу закрыть вентили на резаке и баллонах. Прежде чем зажигать пламя снова, проверяют газоподводящие рукава, а резак охлаждают в ведре с чистой холодной водой. Затвор и обратный клапан после срабатывания проверяют так, как описано выше. Если сработало отсечное устройство затвора, его отправляют в ремонт.
Паспорта на КО-3 и ЗП-3 есть на странице «Паспорта на изделия REDIUS». Как устроены сами редукторы, к которым подключаются затворы, — в статье «Как читать маркировку газового редуктора».
