Подогреватели газа: зачем нужны и как выбрать

Углекислый газ хранится в баллоне в жидком виде. На выходе он испаряется и расширяется, и регулятор расхода сильно охлаждается. На морозе или при большом расходе регулятор может перемёрзнуть — именно от этого защищают подогреватели газа. По паспортам «Редиус 168» углекислотные регуляторы без подогрева рассчитаны на работу от +5 до +50 °C, а с подогревателем — до −30 °C. Разберём, какие бывают подогреватели, чем они отличаются и как выбрать нужный.

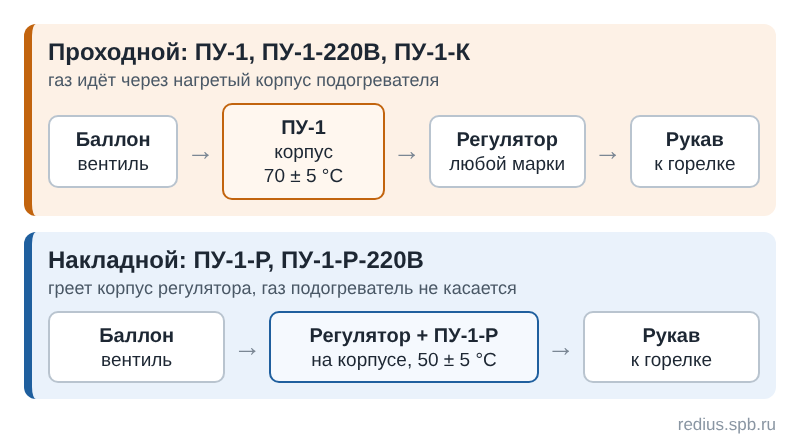

Два способа подогрева

У «Редиус 168» подогреватели двух конструкций, и это главное, что нужно понять при выборе.

Проходной подогреватель — ПУ-1, ПУ-1-220В и их кислородные версии. Его ставят между баллоном и регулятором: гайкой G3/4 он крепится к вентилю баллона, а регулятор накручивается уже на него. Газ проходит через нагретый корпус подогревателя. По паспорту такой подогреватель работает с любым регулятором давления или расхода — независимо от конструкции и завода-изготовителя.

Накладной подогреватель — ПУ-1-Р и ПУ-1-Р-220В. Он накручивается на корпус регулятора по резьбе G3/4 и греет сам регулятор. Газ с корпусом подогревателя не контактирует. Такой же подогреватель стоит во встроенном варианте на регуляторах с индексом П или П1 — например, У-30-КР1П-Р — и на кислородном редукторе БКО-50-КР1П для работы в холодном климате.

Характеристики по паспортам

Общее у всех: работа при температуре воздуха от −30 до +50 °C, выход на рабочую температуру не дольше 10 минут, кабель длиной не меньше 2 м, резьба G3/4. Проходные подогреватели рассчитаны на давление газа до 20 МПа и пропускают не меньше 50 л/мин углекислого газа и не меньше 833 л/мин воздуха, азота или аргона. Кислородные ПУ-1-К и ПУ-1-К-220В — не меньше 833 л/мин кислорода.

Температуру держит встроенный датчик. Когда расход газа меняется, меняется только то, сколько времени нагреватель включён, а температура корпуса остаётся заданной. Нагревательные элементы и датчик изолированы от газа и высокого давления.

36 или 220 вольт

Подогреватели на 36 В питаются от сети переменного или постоянного тока 36 В. Допуск по паспорту — от −15 до +10 %, подавать больше 36 В + 10 % запрещено. Подогреватели на 220 В включают в обычную сеть переменного тока 220 В ± 5 % через вилку с заземлением, и розетка обязательно должна быть заземлена.

Выбор зависит от того, какое питание есть на месте работы. По характеристикам подогрева исполнения на 36 и 220 В одинаковы: та же температура корпуса и та же пропускная способность.

Подогреватель для кислорода

Для кислорода есть отдельные проходные исполнения — ПУ-1-К и ПУ-1-К-220В. Если подогреватель раньше работал на другом газе, перед использованием на кислороде его по паспорту нужно обезжирить в соответствии с ГОСТ 12.2.052-81. Накладные ПУ-1-Р и ПУ-1-Р-220В по паспорту тоже подходят для кислорода: они греют корпус регулятора давления, а газ с подогревателем не соприкасается.

Когда подогреватель нужен

• Работа с углекислотой при температуре ниже +5 °C. Без подогрева углекислотные регуляторы «Редиус 168» по паспорту на это не рассчитаны.
• Большой расход углекислоты через малогабаритный регулятор. Для У-30-КР1-м и У-30-КР2-м подогрев ПУ-1 рекомендован, если расход выше 1 м³/ч (16,7 л/мин).
• Работа с кислородом, азотом, аргоном или воздухом в холоде, когда нужно защитить оборудование от перемерзания. Паспорт оговаривает: подогреватели не предназначены для точного поддержания температуры самого газа.

Как выбрать

1. Регулятор уже есть, любой марки и завода — проходной ПУ-1 или ПУ-1-220В между баллоном и регулятором.
2. Регулятор расхода с резьбой под накладной подогреватель — ПУ-1-Р или ПУ-1-Р-220В, он накручивается на корпус.
3. Покупаете регулятор для работы на морозе — сразу со встроенным подогревом: углекислотные У-30-КР1П, У-30-КР1П1 на 220 В, с ротаметром — У-30-КР1П-Р и У-30-КР1П1-Р (220В).
4. Газ — кислород: проходной ПУ-1-К или ПУ-1-К-220В, либо накладной на корпус кислородного регулятора давления.

Безопасность

• Корпус работающего подогревателя горячий: у проходных он может нагреваться до 75 °C, у ПУ-1-Р — до 55 °C, у ПУ-1-Р-220В — до 50 °C. Трогать его во время работы нельзя.
• Перед подключением проверьте кабель питания, а у проходных — ещё и прокладку на входном штуцере.
• Вентиль баллона открывайте медленно.
• При любой неисправности закройте вентиль баллона, отключите питание, выпустите газ и только потом отсоединяйте подогреватель. Подтягивать соединения и ремонтировать подогреватель под давлением запрещено.
• После работы закройте вентиль баллона и отключите питание подогревателя.

Паспорта на все подогреватели «Редиус 168» есть на странице «Паспорта на изделия REDIUS». Подробнее о том, как устроены сами регуляторы расхода, — в статье «Регулятор расхода газа: ротаметр или стрелочный указатель».
