Редукторы для розлива пива и газированной воды: УР-5-3М1, М2 и М3

Для розлива пива и газированной воды нужен редуктор, который понижает давление углекислого газа из баллона до нескольких бар и держит его постоянным. «Редиус 168» выпускает для этого серию УР-5-3 в трёх вариантах: баллонные УР-5-3М1 и УР-5-3М2 и проходной УР-5-3М3. Они заметно отличаются давлением на входе и выходе, расходом и местом установки. Разберём по паспортам, какой вариант для чего.

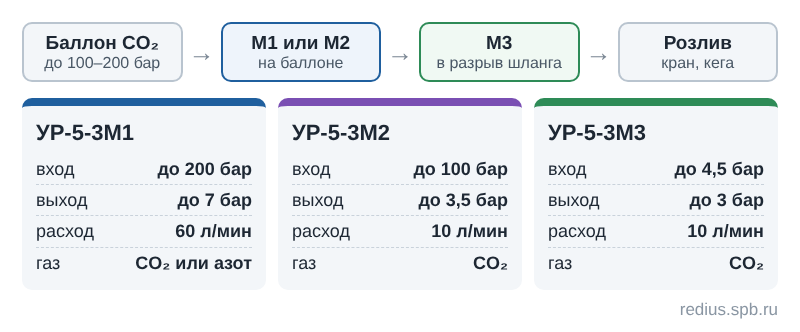

Три серии в одной таблице

Все три серии изготавливаются по техническим условиям завода и ГОСТ 12.2.008-75. Баллонные крепятся к баллону гайкой G3/4, на выходе — ниппель под пластиковую трубку или резинотканевый рукав диаметром 6,3–8 мм.

УР-5-3М1: высокое давление и азот

УР-5-3М1 — единственная серия из трёх, которая по паспорту работает не только с углекислым газом, но и с азотом. Она рассчитана на баллоны до 200 бар, поэтому манометр высокого давления у неё на 250 бар. На выходе можно выставить до 7 бар, а наибольший расход — 60 л/мин.

Редуктор ставят прямо на вентиль баллона или крепят к стене кронштейном. Кронштейн в комплект не входит и покупается отдельно. Предохранительный клапан начинает сбрасывать газ при 8,5–10 бар и снабжён кольцом ручного сброса выходного давления.

Исполнения: УР-5-3М1-111, -112, -211 и -212. Они различаются выходами — на рисунке в паспорте видны шаровые вентили и ниппели, — а также габаритами и массой: от 0,6 кг у -111 до 1,2 кг у -212.

УР-5-3М2: углекислота до 3,5 бар

УР-5-3М2 рассчитан только на углекислый газ из баллона до 100 бар. Рабочее давление — до 3,5 бар, расход — до 10 л/мин. Манометры на 6 бар и 160 бар, предохранительный клапан срабатывает при 4,0–4,5 бар и тоже имеет кольцо ручного сброса.

Исполнений у М2 девять — от УР-5-3М2-110 до УР-5-3М2-212. Как и у М1, они отличаются набором выходов, габаритами и массой — от 0,55 до 1,14 кг. Нужное исполнение удобнее выбирать по фото и описанию в карточке.

УР-5-3М3: проходной редуктор в разрыв шланга

УР-5-3М3 к баллону не подключают. Его ставят в разрыв шланга подачи углекислоты и крепят на стену кронштейном, который также покупают отдельно. По паспорту он применяется как проходной редуктор при розливе пива.

Главное ограничение — давление на входе не более 4,5 бар. Поэтому газ на М3 подают не прямо из баллона, а после баллонного редуктора, выставленного не выше этого давления. На выходе М3 держит до 3 бар. Манометр у него один — на 6 бар, для рабочего давления.

Исполнения УР-5-3М3-110, -111 и -112 весят 0,4–0,6 кг. По заказу к М3 поставляется заглушка БУО14-000-04 с резиновым кольцом. Её можно поставить вместо любого ниппеля, который не нужен.

Работа в холоде

С углекислым газом все три серии по паспорту работают при температуре от +5 до +50 °C. Для баллонных М1 и М2 при температуре от −30 до +5 °C паспорт рекомендует электроподогреватель ПУ-1. На азоте УР-5-3М1 работает без подогрева от −25 до +50 °C. Как выбрать подогреватель — в статье «Подогреватели газа: зачем нужны и как выбрать».

Запчасти и комплектующие

В том же разделе каталога есть разветвители ТР-10 и ТР-20, манометры на 6, 10, 160 и 250 бар, ремкомплект для УР-5-3М1 и УР-5-3М2 и отдельный ремкомплект для УР-5-3М3. Для смешивания газов — смеситель СГ-1.

Подключение и проверка

1. Перед подключением проверьте манометры, прокладку на входном штуцере и уплотняющие поверхности ниппеля. Всё должно быть чистым, без масла и жира.
2. Выверните регулирующий винт до полного освобождения пружины и только потом медленно откройте вентиль баллона.
3. Закройте кран на стороне потребителя, выставьте рабочее давление и проверьте соединения на герметичность.
4. Проверьте «самотёк»: когда газ не расходуется, стрелка манометра рабочего давления должна стоять, а не медленно ползти вверх.
5. Не реже раза в три месяца проверяйте, нет ли утечки в местах соединения манометров и предохранительного клапана с корпусом.
6. После работы закройте вентиль баллона и выверните регулирующий винт. Ремонтировать и подтягивать редуктор под давлением запрещено.

Паспорта на все редукторы серии УР-5-3 — на странице «Паспорта на изделия REDIUS».
