Редуктор для гелия БГО-ВШ1: как надувать латексные и фольгированные шары
С насадкой «Воздух/Гелий» редуктор БГО-ВШ1 наполняет латексный шар смесью 60 % гелия и 40 % воздуха. Как он устроен, как заправлять латексные и фольгированные шары и как проверять редуктор.
Чтобы надувать шары гелием из баллона, нужен редуктор, который понижает давление в баллоне и подаёт газ прямо в шар. «Редиус 168» выпускает для этого БГО-ВШ1. По паспорту это баллонный гелиевый одноступенчатый редуктор с нагнетательным клапаном для наполнения латексных и фольгированных шаров. Разберём по паспорту, как он устроен, чем латексные шары отличаются от фольгированных при заправке и зачем к нему насадка «Воздух/Гелий».
Как работает нагнетательный клапан
У БГО-ВШ1 на выходе стоит нагнетательный клапан с конусом-насадкой. На конус надевают горловину шара и нажимают на насадку — газ из рабочей камеры перетекает в шар. Когда шар достиг нужного размера, насадку отпускают, и редуктор закрывается сам.
Основные данные по паспорту:
| Газ | гелий, сжатый |
| Наибольшее давление на входе | 20 МПа (200 кгс/см²) |
| Манометр | один, на 25 МПа — показывает давление в баллоне при открытом вентиле |
| Предохранительный клапан | начинает сбрасывать газ при 1,0–1,6 МПа в рабочей камере |
| Присоединение к баллону | гайка с резьбой G3/4 |
| Входной фильтр | задерживает частицы крупнее 50 мкм |
| Температура воздуха | от −25 до +50 °C |
| Габариты, масса | 123×94×74 мм, не более 0,46 кг |
Регулировку предохранительного клапана паспорт запрещает менять самостоятельно.
Латексные и фольгированные шары

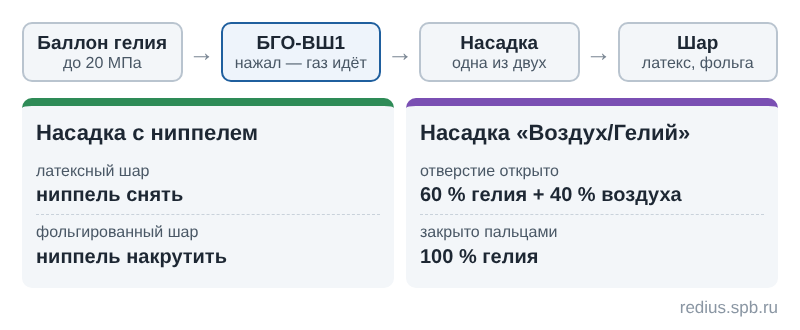

В стандартной насадке есть съёмный ниппель. Для латексных шаров его снимают, для фольгированных — накручивают обратно. Так один и тот же редуктор заправляет оба вида шаров.
Насадка «Воздух/Гелий»: экономия газа
В комплект входит вторая насадка — БГО-ВШ1 (Воздух/Гелий). Паспорт называет её назначение прямо: экономия и снижение расхода гелия. Когда гелий идёт в латексный шар, насадка подсасывает окружающий воздух через боковое отверстие. В шар попадает смесь: 60 % гелия и 40 % воздуха. Если шар нужно надуть чистым гелием, боковое отверстие закрывают пальцами.
Насадки меняют только на редукторе, снятом с баллона. Стандартную насадку с ниппелем отворачивают и на её место — на выходной штуцер клапана с резьбой М6 — наворачивают «Воздух/Гелий». Обратная замена делается так же. Насадка продаётся и отдельно, если её нужно заменить.
Порядок работы
- Перед подключением проверьте, исправен ли манометр и цело ли резиновое уплотнительное кольцо на входе. Присоединительные элементы редуктора и вентиля баллона должны быть чистыми, без повреждений и следов масел и жиров.
- Присоедините редуктор к вентилю баллона. Манометр при этом не используйте как рукоятку: прикладывать усилие к его корпусу паспорт запрещает.
- Медленно откройте вентиль баллона — быстро открывать его нельзя. Убедитесь, что нигде нет утечки.
- Натяните горловину шара на насадку и нажмите на неё. Когда шар достигнет нужного размера, отпустите насадку и снимите шар.
- Чтобы сменить баллон или закончить работу, плотно закройте вентиль баллона и один раз нажмите на насадку — так из редуктора выйдут остатки газа.
Проверка герметичности
Перед началом работы и не реже раза в три месяца паспорт требует проверять, не травит ли газ там, где манометр и предохранительный клапан соединяются с корпусом. Места соединений смачивают мыльным раствором: пузырьки расти не должны. Если герметичность нарушена, резьбовые соединения подтягивают.
При любой неисправности сразу закройте вентиль баллона, выпустите газ из редуктора и снимите его с баллона. Подтягивать детали или ремонтировать редуктор, пока он стоит на баллоне и в нём есть газ, категорически запрещено.
Чем отличается от обычных гелиевых редукторов
В том же разделе каталога есть гелиевые редукторы другого назначения. По паспортам БГО-50-4 и БГО-5-м — обычные баллонные редукторы, которые понижают давление и поддерживают заданное рабочее давление газа. Нагнетательного клапана для шаров у них нет.
| БГО-ВШ1 | БГО-50-4 | БГО-5-м | |
|---|---|---|---|
| Назначение | наполнение латексных и фольгированных шаров | понижение и регулирование давления гелия | то же, малогабаритный |
| Давление на входе, до | 20 МПа | 20 МПа | 20 МПа |
| Рабочее давление, до | в паспорте не указано; предохранительный клапан — 1,0–1,6 МПа | 1,25 МПа | 0,35 МПа |
| Пропускная способность, до | в паспорте не указана | 50 м3/ч | 5 м3/ч |
| Масса | 0,46 кг | 0,83 кг | 0,45 кг |
Буквы БГО в марке по той же схеме, что у других редукторов: баллонный, гелиевый, одноступенчатый. Подробнее о маркировке — в статье «Как читать маркировку газового редуктора».
Гарантия
Гарантийный срок — 12 месяцев со дня ввода в эксплуатацию, но не больше 18 месяцев с даты изготовления. Дату у БГО-ВШ1 набивают на корпусе: две цифры — месяц, третья — последняя цифра года выпуска. Паспорт на редуктор есть на странице «Паспорта на изделия REDIUS».
