УШС-3
Универсальный шаблон сварщика

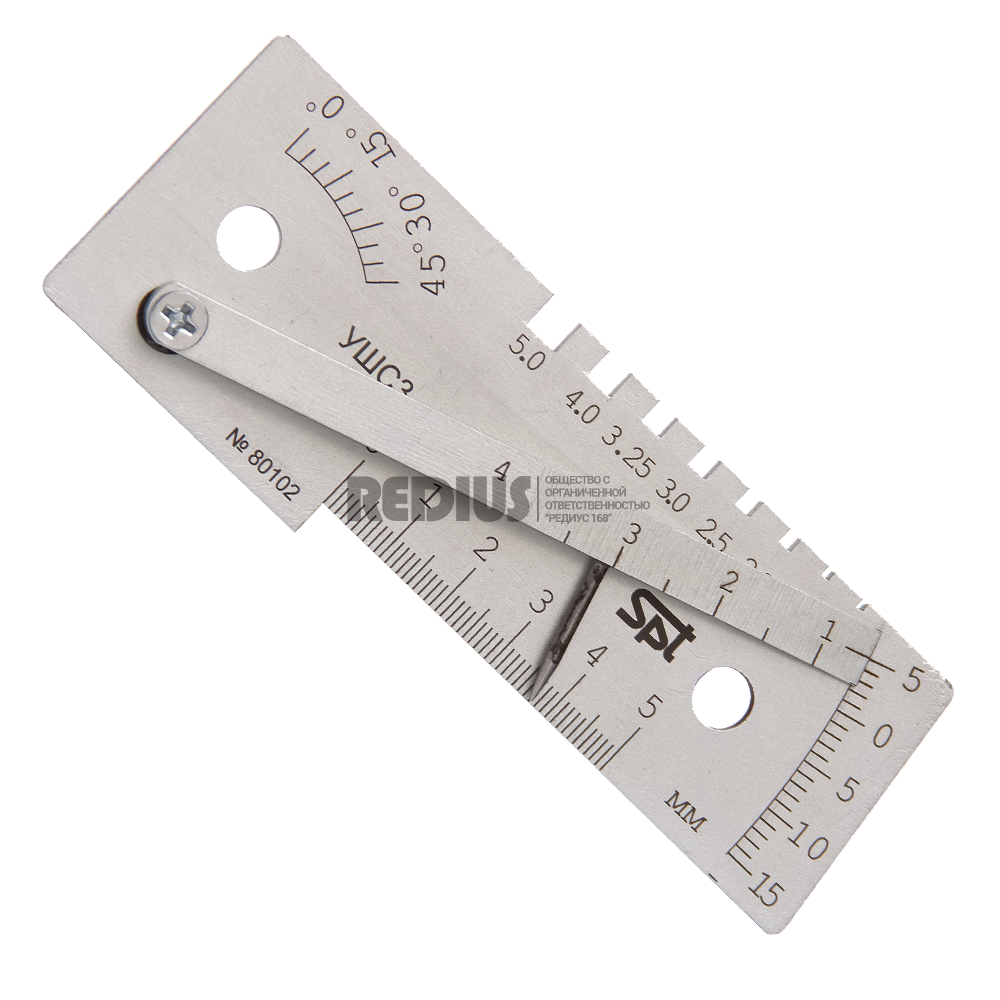

Внешний вид изделия может отличаться от представленного на фотографии
Артикул: 17116
В закладки
Универсальный шаблон сварщика УШС-3 предназначен для измерения контролируемых параметров труб, контроля качества сборки стыков соединений труб, а также для измерения параметров сварного шва при его контроле.
Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона поверхностью А на изделие, затем поворотом движка 2 вокруг оси 4 ввести указатель 3 в соприкосновение с измеряемой поверхностью. Результат считывается против риски К по шкале Г. Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. По шкале И, нанесенной на движке, считывается результат. Контроль притупления шва, ширины шва производить при помощи шкалы Е, пользуясь ею как измерительной линейкой.
УШС-3 позволяет вести контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 совместить без зазора его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В.
С помощью УШС-3 можно определить диаметр проволоки. Показатели назначения. Наименование показателя, единица измерения Значение Контроль глубины дефектов (вмятин, забоев) глубины разделки шва до корневого слоя, превышение кромок (шкала Г), мм 0 - 15 Контроль высоты усиления шва (шкала Г), мм 0 - 5 Контроль величины притупления и ширины шва (шкала Е), мм 0 - 50 Контроль зазоров (шкала И), мм 0,5 - 4,0 Контроль углов скоса кромок (шкала Д), градус 0 - 45 Определение номинального значения диаметра электродов, мм 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0.
Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона поверхностью А на изделие, затем поворотом движка 2 вокруг оси 4 ввести указатель 3 в соприкосновение с измеряемой поверхностью. Результат считывается против риски К по шкале Г. Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. По шкале И, нанесенной на движке, считывается результат. Контроль притупления шва, ширины шва производить при помощи шкалы Е, пользуясь ею как измерительной линейкой.
УШС-3 позволяет вести контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 совместить без зазора его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В.
С помощью УШС-3 можно определить диаметр проволоки. Показатели назначения. Наименование показателя, единица измерения Значение Контроль глубины дефектов (вмятин, забоев) глубины разделки шва до корневого слоя, превышение кромок (шкала Г), мм 0 - 15 Контроль высоты усиления шва (шкала Г), мм 0 - 5 Контроль величины притупления и ширины шва (шкала Е), мм 0 - 50 Контроль зазоров (шкала И), мм 0,5 - 4,0 Контроль углов скоса кромок (шкала Д), градус 0 - 45 Определение номинального значения диаметра электродов, мм 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0.
