Горелка для прогрева рельс типа Г3-ГПР-50, предназначена для предварительного нагрева стыка до температуры 600-10000С при алюминотермитной сварке и ремонте рельс. Горелка работает на газокислородной смеси с использованием в качестве горючего газа пропан-бутана.
Устройство и принцип работы

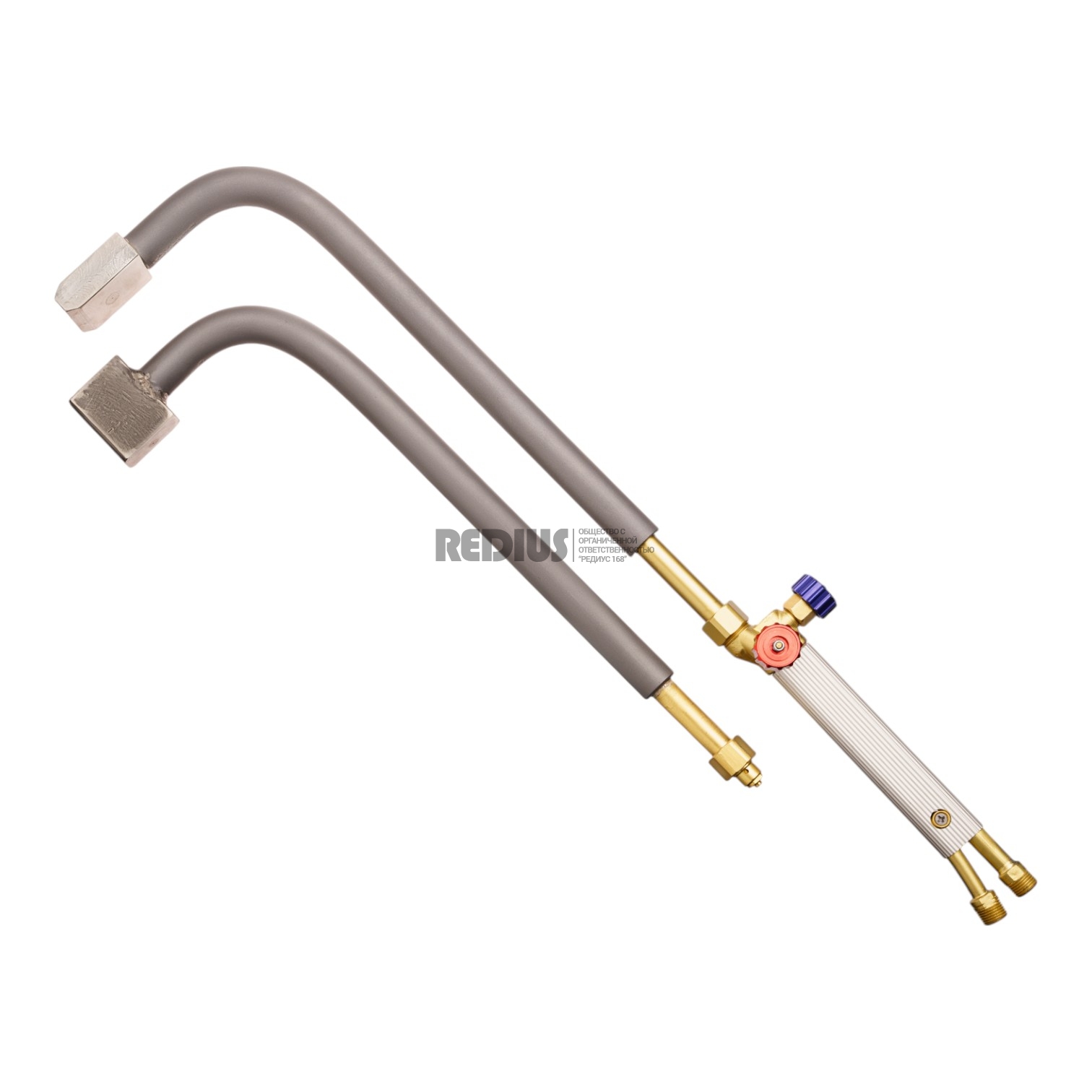

Горелка состоит из ствола и наконечника. Ствол горелки имеет регулировочные вентили кислорода и пропана. К стволу по резиновым рукавам (ГОСТ 9356) через ниппель и штуцер с правой резьбой М16х1,5 подается кислород, а через ниппель и штуцер с левой резьбой М16LHх1,5 подается пропан. К корпусу с помощью накидной гайки крепится наконечник, состоящий из смесительной камеры, инжектора, трубки, сопла.
Кислород, подаваемый через ниппель к вентилю и далее через дозирующее отверстие инжектора, создает разрежение перед цилиндрическим каналом смесительной камеры, в которую засасывается пропан и происходит смешивание. Образовавшаяся горючая смесь движется по трубке к цилиндрическим выходным каналам сопла, на выходе из которых смесь горит. Регулирование мощности пламени производится вентилями.
Горелка выпускается в двух вариантах:
-
Г2-ГПР-50-1 имеет факел перпендикулярный оси горелки и предназначен для сварки стыка рельс.
-
Г2-ГПР-50-2 имеет факел параллельный оси горелки и предназначен для ремонта пробуксовин и изношенных концов.
Наконечники горелок взаимозаменяемы и могут приобретаться отдельно.
|
Скачать каталог специализированных резаков и горелок Redius в формате PDF, 3 Мб |
Технические характеристики:
- Давление на входе не менее, МПа (кгс/см2), кислорода 0,8-1,0 (8-10)
- Давление на входе не менее, МПа (кгс/см2), пропана 0,12- 0,15 (1,2 – 1,5)
- Расход, м3/ч, кислорода 5-7,5
- Расход, м3/ч, пропана 1,5-2
- Масса, не более, кг 2,5
- Габаритные размеры горелки, мм, не более 700х213х83
- Внутренний диаметр присоединительных рукавов, мм 6-9
|
